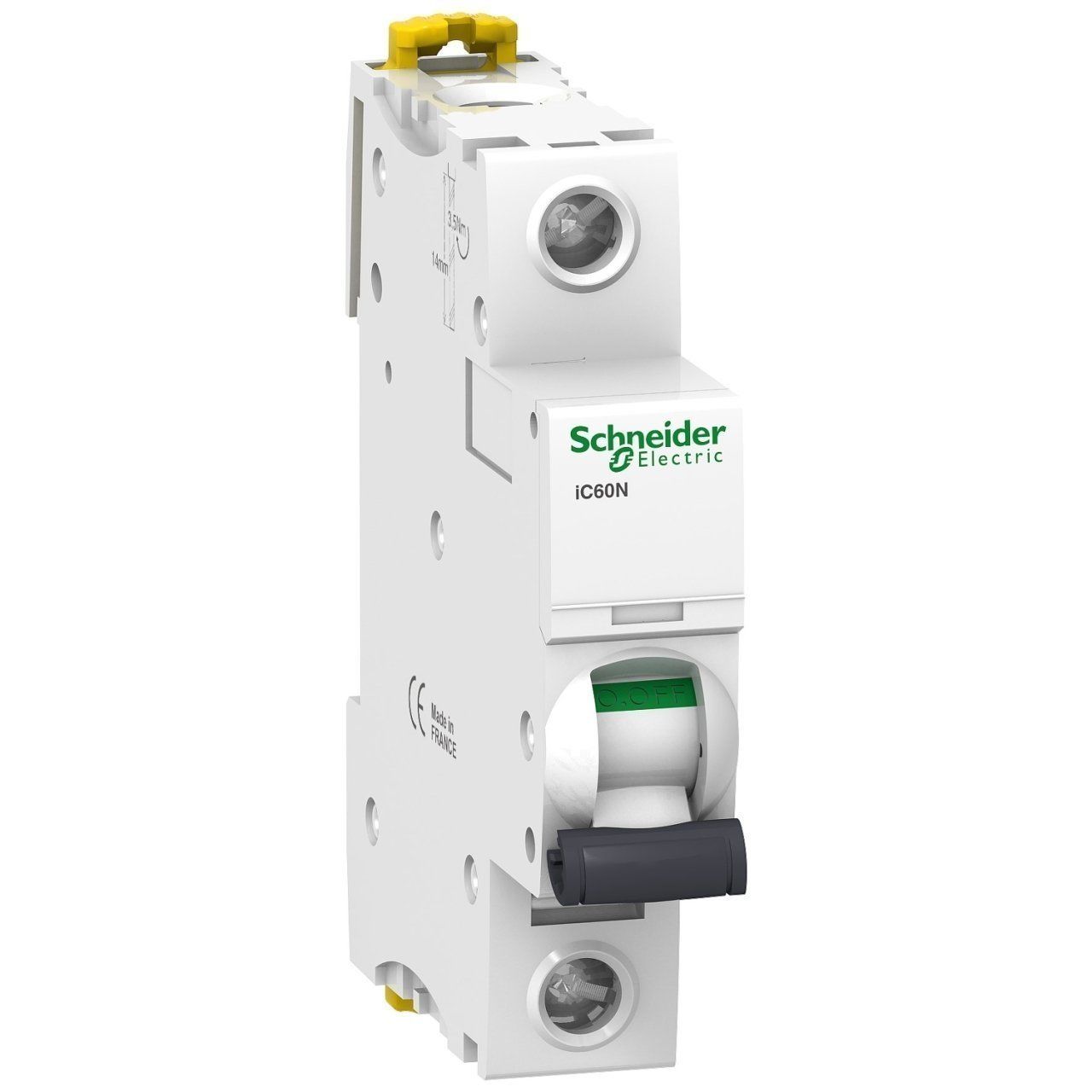

A9F74125 | Schneider Otomatik Sigorta - 25 Amper, 1 Kutup , 6kA, C Eğrisi
%62
199,21 TL
524,22 TL
Stok Kodu
A9F74125
Fiyat
8,40 EUR + KDV
* 20,84 TL den başlayan taksitlerle!
A9F74125 | Schneider Otomatik Sigorta - 25 Amper, 1 Kutup , 6kA, C Eğrisi
Anma kısa devre kesme kapasitesi EN/IEC 60947-2 Standardına göre 220VAC ila 240VAC'de 10kA'e ve EN/IEC 60898-1 Standardına göre 230VAC'de 6000A'e kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, devreleri kısa devreye ve aşırı yük akımına karşı korur Eşsiz Visitrip göstergesi, arızalı devreyi göstererek müdahale süresini azaltır Visisafe yeşil şeridi, aşağı akım bakımına izin vermek için kontakların fiziksel olarak açılmasını garanti eder Manuel çalıştırmadan bağımsız hızlı kapanma mekanizması kullanım ömrünü uzatır 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ui anma yalıtım voltajı 500VAC'dir Sınırlandırma sınıfı 3 (EN/IEC60898-1'e göre) aşağı akım devre koruma maliyetini artırır Ürün DIN rayına klipslenebilir Genişlik 9mm seviyede 2 Aşırı voltaj kategorisi IV Ürün rengi beyazdır (RAL9003) Ebatlar (G) 18mm x (Y) 85mm x (D) 78.5mm Ağırlığı 0.215kg IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40 Çalışma sıcaklığı -35°C ila 70°C Depolama sıcaklığı -40°C ila 85°C.
Anma kısa devre kesme kapasitesi EN/IEC 60947-2 Standardına göre 220VAC ila 240VAC'de 10kA'e ve EN/IEC 60898-1 Standardına göre 230VAC'de 6000A'e kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, devreleri kısa devreye ve aşırı yük akımına karşı korur Eşsiz Visitrip göstergesi, arızalı devreyi göstererek müdahale süresini azaltır Visisafe yeşil şeridi, aşağı akım bakımına izin vermek için kontakların fiziksel olarak açılmasını garanti eder Manuel çalıştırmadan bağımsız hızlı kapanma mekanizması kullanım ömrünü uzatır 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ui anma yalıtım voltajı 500VAC'dir Sınırlandırma sınıfı 3 (EN/IEC60898-1'e göre) aşağı akım devre koruma maliyetini artırır Ürün DIN rayına klipslenebilir Genişlik 9mm seviyede 2 Aşırı voltaj kategorisi IV Ürün rengi beyazdır (RAL9003) Ebatlar (G) 18mm x (Y) 85mm x (D) 78.5mm Ağırlığı 0.215kg IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40 Çalışma sıcaklığı -35°C ila 70°C Depolama sıcaklığı -40°C ila 85°C.
Bu ürüne ilk yorumu siz yapın!
https://www.se.com/tr/tr/product/download-pdf/A9F74125?filename=Schneider+Electric_Acti9-iC60_A9F74125.pdf
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iC60 |
| Ürün Ya da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | IC60N |
| Kutup Tanımı | 1P |
| korumalı kutupların sayısı | 1 |
| [In] nominal akım | 25 A |
| Şebeke Tipi | AC DC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| kesme kapasitesi | 36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2 10 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2 6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| kullanım kategorisi | Kategori A 'e uygunEN/IEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60898-1 Evet 'e uygunEN/IEC 60947-2 |
| Standartlar | EN/IEC 60947-2 EN/IEC 60898-1 |
| Şebeke Frekansı | 50/60 Hz |
|---|---|
| manyetik açma limiti | 8 x In +/- % 20 |
| [Ics] nominal hizmet kesme kapasitesi | 27 kA 75 % 'e uygunEN/IEC 60947-2 - 12...60 V AC 50/60 Hz 15 kA 75 % 'e uygunEN/IEC 60947-2 - 100...133 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 15 kA 100 % 'e uygunEN/IEC 60947-2 - 12...60 V DC 10 kA 100 % 'e uygunEN/IEC 60947-2 - 60...72 V DC |
| sınırlama sınıfı | 3 'e uygunEN/IEC 60898-1 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | Açma göstergesi |
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: EVET |
| 9 mm vida adımı | 2 |
| Yükseklik | 85 mm |
| Genişlik | 18 mm |
| Derinlik | 78,5 mm |
| Ürün Ağırlığı | 0,215 kg |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 10000 cycles |
| bağlantılar - terminaller | Tek terminal (üst veya alt) 1…25 mm² sert Tek terminal (üst veya alt) 1…16 mm² esnek |
| tel sıyırma uzunluğu | 14 mm for üst veya alt connection |
| sıkma torku | 2 N.m üst veya alt |
| toprak kaçağı koruması | Yok |
| IP koruma derecesi | IP20 conforming to IEC 60529 |
|---|---|
| kirletme derecesi | 3 'e uygunEN/IEC 60947-2 |
| aşırı gerilim kategorisi | IV |
| tropik iklim | 2 'e uygunIEC 60068-1 |
| bağıl nem | 95 % -de 55 °C |
| Çalışma Yüksekliği | 0...2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Package 1 Height | 1,800 cm |
| Package 1 Width | 7,200 cm |
| Package 1 Length | 9,100 cm |
| Paket ağırlığı (Lbs) | 116,000 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 8,000 cm |
| Package 2 Width | 9,500 cm |
| Package 2 Length | 22,500 cm |
| Package 2 Weight | 1,500 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 132 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 16,936 kg |
| Garanti (ay olarak) | 18 |
|---|
