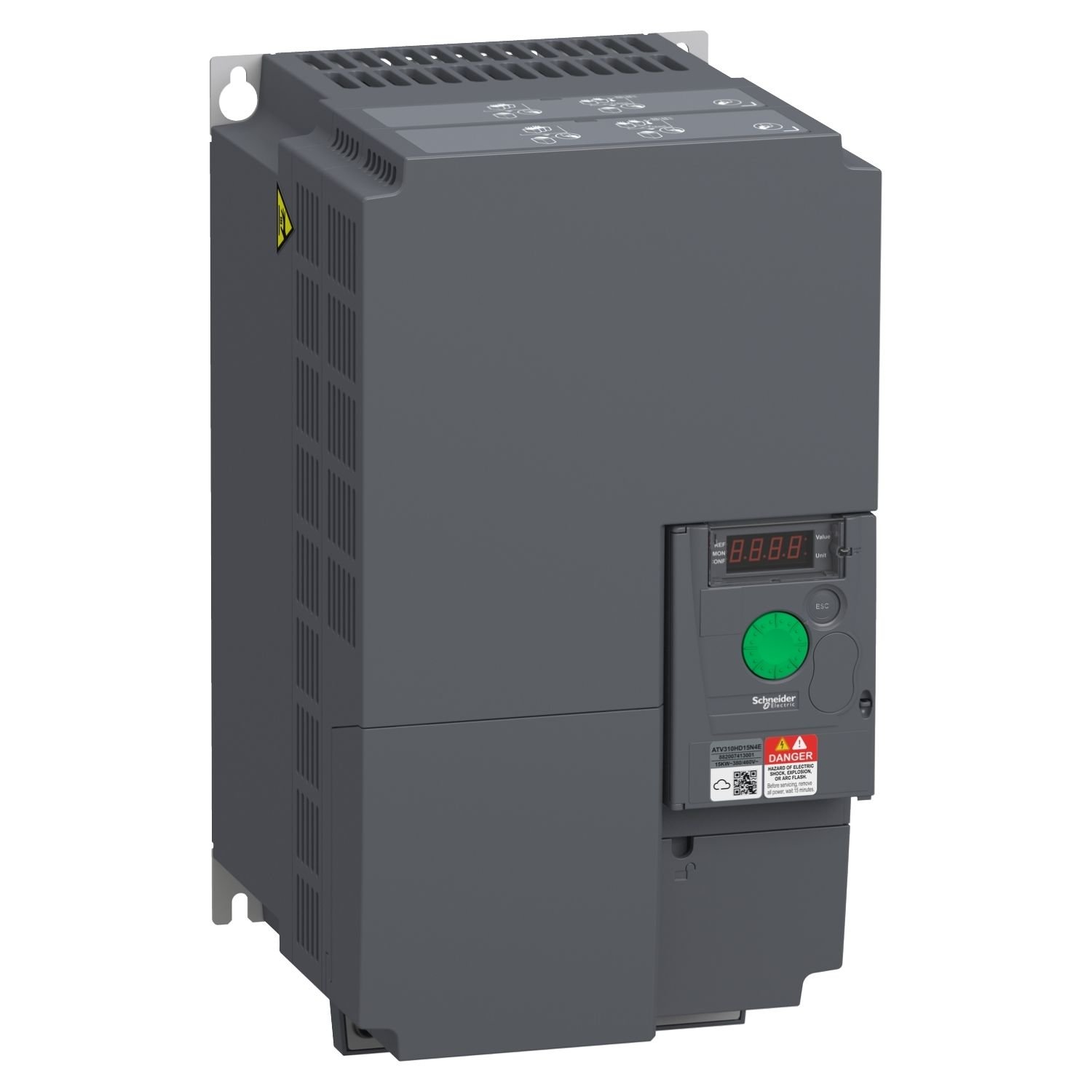

Anma gücü maksimum HD 18.5kW /25HP veya ND 22kW/30HP, ve anma gerilimi 380V ila 460V AC Kompakt boyutu, sağlam tasarımı ve montaj kolaylığı, tak ve çalıştır prensibine dayalı ve entegre fonksiyonları, onu özellikle endüstriyel makineler ve belirli tüketici makinelerini içeren uygulamalar için uygun hale getirir 6.3kg ağırlığındadır ve Ebatları, 180mm genişlik, 330mm yükseklik, 191mm derinlik Bu sürücü, tekstil makinesi, takım tezgahları, ağaç işleme makinesi, malzeme taşıma, paketleme ve baskı makineleri, seramik makinesi gibi en yaygın uygulamalara uygun fonksiyonları bünyesinde barındırır.

- Çalışma sıcaklığı: Kayıpsız 55°C'ye kadar (60 °C'ye kadar kayıplı)

- V/f, açık çevrim sensörsüz vektör kontrol (SVC) veya pompa kontrolü

- Dahili Modbus haberleşme (Ek haberleşme modülü takılamaz)

- 4 dijital giriş, 1 dijital çıkış, 1 röle çıkışı, 1 analog giriş,1 analog çıkış,

- Maksimum 400 Hz çıkış frekansı,

- 2 kHz - 12 kHz arası anahtarlama frekansı,

- 1,5 kW ve üstünde dahili fren kıyıcı,*

- Dahili potansiyometre ile cihaz üzerinden kontrol,

- IP20 korumalı,

- Multiloader ile enerjisizken konfigürasyon yükleme

- ATV310***F referanslarında dahili C3 seviye EMC filtre bulunur.

Diğer referanslarda EMC filtre opsiyonu yoktur.

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

https://www.se.com/tr/tr/product/download-pdf/ATV310HD15N4E?filename=Schneider+Electric_Easy-Altivar-310_ATV310HD15N4E.pdf

Teknik Özellikler

Ana
Ürün serisi	Easy Altivar 310
Ürün Ya da Bileşen Tipi	Değişken hızlı sürücü
ürüne özel uygulama	Basit makine
montaj stili	Soğutma bloklu
Ürün Grubu	ATV310
Fazların Ağ Sayısı	Trifaze
[Us] nominal besleme gerilimi	380...460 V % - 15...10
motor gücü kW	15 kW için Ağır şart 18,5 kW için normal şart
motor gücü hp	20 hp için Ağır şart 25 hp için normal şart
gürültü seviyesi	50 dB

Tamamlayıcı
Set başına Miktar	1'li set
EMC filtresi	EMC filtresi olmadan
soğutmanın tipi	Entegre fan
Haberleşme Port Protokolü	Modbus
konnektörün tipi	RJ45 (ön yüzde) için Modbus
fiziksel arayüz	2 telli RS 485 için Modbus
iletim çerçevesi	RTU için Modbus
iletim hızı	4800 bit/sn 9600 bit/s 19200 bit/s 38400 bit/sn
adreslerin sayısı	1…247 için Modbus
haberleşme hizmeti	Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43)
hat akımı	46,5 A -de 380 V (Ağır şart) 46,6 A -de 380 V (normal şart) 38,5 A -de 460 V (Ağır şart) 38,8 A -de 460 V (normal şart)
görünen güç	30,7 kVA -de 460 V (Ağır şart) 31,2 kVA -de 460 V (normal şart)
muhtemel hat Isc	22 kA ( Ağır şart ) 5 kA ( normal şart )
sürekli çıkış akımı	33 A Ağır şart 36 A normal şart
maksimum geçici akım	49,5 A süresince 60 s (Ağır şart) 39,6 A süresince 60 s (normal şart)
W cinsinden güç dağılımı	416,0 W, at In (Ağır şart) 451,7 W, at In (normal şart)
hız kontrol cihazı çıkış frekansı	0,5…400 Hz
nominal anahtarlama frekansı	4 kHz
anahtarlama frekansı	2...12 kHz ayarlanabilir
hız aralığı	1…20 için asenkron motor
geçici aşırı moment	170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
frenleme torku	Up to 150 % of nominal motor torque frenleme direnci ile Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
asenkron motor kontrol profili	Gerilim/frekans oranı (V/f) Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz vektör kontrolü (SVC)
motor kayma kompanzasyonu	Ayarlanabilir
çıkış gerilimi	380...460 V trifaze
elektrikli bağlantı	Terminal, kelepçeleme kapasitesi: 16...25 mm², AWG 4...AWG 3 (L1, L2, L3, PA/+, PB, U, V, W)
sıkma torku	2,2…2,4 N.m
yalıtım	Güç ve kontrol arasındaki elektrik
besleme	Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
analog giriş sayısı	1
analog giriş tipi	Yapılandırılabilir akım AI1 0...20 mA 250 Ohm Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm
Dijital giriş sayısı	4
Dijital giriş tipi	Programlanabilir LI1...LI4 24 V 18...30 V
Dijital giriş lojiği	Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
örnekleme süresi	10 ms için analog giriş 20 ms, tolerans +/- 1 ms için lojik giriş
doğrusallık hatası	Maksimum değerin +/- % 0,3'ü için analog giriş
analog çıkış sayısı	1
analog çıkış tipi	AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
Dijital çıkış sayısı	2
Dijital çıkış tipi	Lojik çıkış LO+, LO- Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
minimum anahtarlama akımı	5 mA -de 24 V DC için lojik röle
maksimum anahtarlama akımı	2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle 4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
hızlanma ve yavaşlama rampaları	0...999,9 sn arasında doğrusal S U
durana kadar frenleme	DC enjeksiyon ile, <30 s
koruma tipi	Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
frekans çözünürlüğü	Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz
zaman sabiti	20 ms +/- 1 ms referans değişikliği için
Çalışma konumu	Dikey +/- 10 derece
Yükseklik	330 mm
Genişlik	180 mm
Derinlik	191 mm
Ürün Ağırlığı	6,3 kg
besleme frekansı	50/60 Hz +/- 5 %
ürün varış yeri	Asenkron motorlar

Ortam
elektromanyetik uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi - test level: seviye 4 conforming to IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-2 Iletimli kesintilere bağışıklık - test level: seviye 3 conforming to IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11 Kesinti bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-5
Standartlar	IEC 61800-5-1
Ürün Sertifikaları	CE EAC KC
IP koruma derecesi	IP20 üst parçada kapama plakası olmadan IP4X üst
kirletme derecesi	2 'e uygunIEC 61800-5-1
çevresel özellik	Toz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3 Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
darbe dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
Depolama Ortam Koşulları	-25…70 °C
çalışma için ortam hava sıcaklığı	-10…55 °C değer kaybı olmadan 55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
çalışma yüksekliği	<= 1000 m olmadan

Paketleme üniteleri Unit Type of Package 1 PCE Paketteki birim sayısı 1 Package 1 Height 19,100 cm Package 1 Width 18,000 cm Package 1 Length 33,000 cm Paket ağırlığı (Lbs) 7,600 kg Unit Type of Package 2 P06 Number of Units in Package 2 6 Package 2 Height 75,000 cm Package 2 Width 60,000 cm
