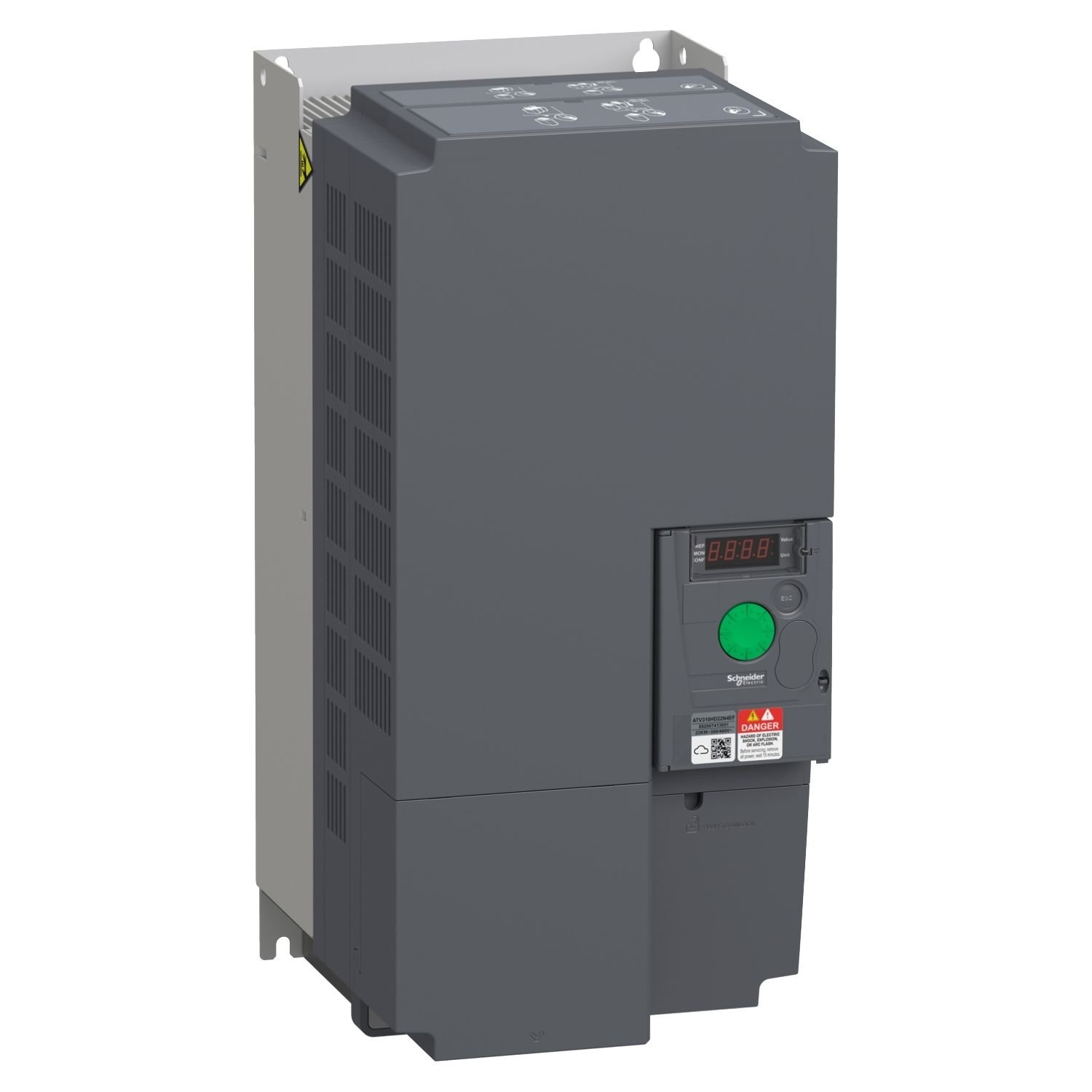

ATV310HD22N4EF | Schneider Easy Altivar ATV310 22kW 3 Faz Hız Kontrol Cihazı - EMC Filtreli
SCHNEIDER

ATV310HD22N4EF | Schneider Easy Altivar ATV310 22kW 3 Faz Hız Kontrol Cihazı - EMC Filtreli

%62
51.129,36 TL
134.550,96 TL
Kategori
Hız Kontrol Cihazları
Stok Kodu
ATV310HD22N4EF
Fiyat
2.156,00 EUR + KDV
* 5.348,98 TL den başlayan taksitlerle!
SEPETE EKLE
HIZLI SATIN AL
Karşılaştır
Ürün Bilgisi
Yorumlar (0)
Taksit Seçenekleri
Önerileriniz
Teknik Özellikler
ATV310HD22N4EF | Schneider Easy Altivar ATV310 22kW 3 Faz Hız Kontrol Cihazı - EMC Filtreli

Anma gücü maksimum HD 22kW /30HP veya ND 30kW/40HP, anma gerilimi 380V ila 460V AC ve 25m/82ft koruyucu motor kablosuna sahip entegre bir EMC filtresi kategorisi C3 mevcuttur Kompakt boyutu, sağlam tasarımı ve montaj kolaylığı, tak ve çalıştır prensibine dayalı ve entegre fonksiyonları, onu özellikle endüstriyel makineler ve belirli tüketici makinelerini içeren uygulamalar için uygun hale getirir Ağırlığı 9.7kg ve Ebatları, 180mm genişlik, 390mm yükseklik, 212mm derinlik Bu sürücü, tekstil makinesi, takım tezgahları, ağaç işleme makinesi, malzeme taşıma, paketleme ve baskı makineleri, seramik makinesi gibi en yaygın uygulamalara uygun fonksiyonları bünyesinde barındırır.


Bu ürüne ilk yorumu siz yapın!
Yorum Yaz
Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.
https://www.se.com/tr/tr/product/download-pdf/ATV310HD22N4EF?filename=Schneider+Electric_Easy-Altivar-310_ATV310HD22N4EF.pdf

Teknik Özellikler
Ana
Ürün serisi Easy Altivar 310
Ürün Ya da Bileşen Tipi Değişken hızlı sürücü
ürüne özel uygulama Basit makine
montaj stili Soğutma bloklu
Ürün Grubu ATV310
Fazların Ağ Sayısı Trifaze
[Us] nominal besleme gerilimi 380...460 V % - 15...10
motor gücü kW 22 kW için Ağır şart
30 kW için normal şart
motor gücü hp 30 hp için Ağır şart
40 hp için normal şart
gürültü seviyesi 50 dB
Tamamlayıcı
Set başına Miktar 1'li set
EMC filtresi Entegre
soğutmanın tipi Entegre fan
Haberleşme Port Protokolü Modbus
konnektörün tipi RJ45 (ön yüzde) için Modbus
fiziksel arayüz 2 telli RS 485 için Modbus
iletim çerçevesi RTU için Modbus
iletim hızı 4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn
adreslerin sayısı 1…247 için Modbus
haberleşme hizmeti Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43)
hat akımı 64,2 A -de 380 V (Ağır şart)
71,2 A -de 380 V (normal şart)
53,2 A -de 460 V (Ağır şart)
59,2 A -de 460 V (normal şart)
görünen güç 46,2 kVA -de 460 V (Ağır şart)
47 kVA -de 460 V (normal şart)
muhtemel hat Isc 22 kA ( Ağır şart )
5 kA ( normal şart )
sürekli çıkış akımı 46 A Ağır şart
60 A normal şart
maksimum geçici akım 69 A süresince 60 s (Ağır şart)
66 A süresince 60 s (normal şart)
W cinsinden güç dağılımı 568,8 W, at In (Ağır şart)
735,6 W, at In (normal şart)
hız kontrol cihazı çıkış frekansı 0,5…400 Hz
nominal anahtarlama frekansı 4 kHz
anahtarlama frekansı 2...12 kHz ayarlanabilir
hız aralığı 1…20 için asenkron motor
geçici aşırı moment 170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
frenleme torku Up to 150 % of nominal motor torque frenleme direnci ile
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
asenkron motor kontrol profili Gerilim/frekans oranı (V/f)
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör kontrolü (SVC)
motor kayma kompanzasyonu Ayarlanabilir
çıkış gerilimi 380...460 V trifaze
elektrikli bağlantı Terminal, kelepçeleme kapasitesi: 25...35 mm², AWG 3...AWG 2 (L1, L2, L3, PA/+, PB, U, V, W)
sıkma torku 2,2…2,4 N.m
yalıtım Güç ve kontrol arasındaki elektrik
besleme Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
analog giriş sayısı 1
analog giriş tipi Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm
Dijital giriş sayısı 4
Dijital giriş tipi Programlanabilir LI1...LI4 24 V 18...30 V
Dijital giriş lojiği Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
örnekleme süresi 10 ms için analog giriş
20 ms, tolerans +/- 1 ms için lojik giriş
doğrusallık hatası Maksimum değerin +/- % 0,3'ü için analog giriş
analog çıkış sayısı 1
analog çıkış tipi AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
Dijital çıkış sayısı 2
Dijital çıkış tipi Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
minimum anahtarlama akımı 5 mA -de 24 V DC için lojik röle
maksimum anahtarlama akımı 2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
hızlanma ve yavaşlama rampaları 0...999,9 sn arasında doğrusal
S
U
durana kadar frenleme DC enjeksiyon ile, <30 s
koruma tipi Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
frekans çözünürlüğü Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz
zaman sabiti 20 ms +/- 1 ms referans değişikliği için
Çalışma konumu Dikey +/- 10 derece
Yükseklik 390 mm
Genişlik 180 mm
Derinlik 212 mm
Ürün Ağırlığı 9,7 kg
besleme frekansı 50/60 Hz +/- 5 %
ürün varış yeri Asenkron motorlar
Ortam
elektromanyetik uyumluluk Elektrik hızlı geçici/patlama bağışıklık testi - test level: seviye 4 conforming to IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-2
Iletimli kesintilere bağışıklık - test level: seviye 3 conforming to IEC 61000-4-6
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-3
Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11
Kesinti bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-5
Standartlar IEC 61800-5-1
IEC 61800-3
Ürün Sertifikaları CE
EAC
KC
IP koruma derecesi IP20 üst parçada kapama plakası olmadan
IP4X üst
kirletme derecesi 2 'e uygunIEC 61800-5-1
çevresel özellik Toz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3
Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27
bağıl nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
Depolama Ortam Koşulları -25…70 °C
çalışma için ortam hava sıcaklığı -10…55 °C değer kaybı olmadan
55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
çalışma yüksekliği <= 1000 m olmadan
Paketleme üniteleri
Unit Type of Package 1 PCE
Paketteki birim sayısı 1
Package 1 Height 30,000 cm
Package 1 Width 40,000 cm
Package 1 Length 60,000 cm
Paket ağırlığı (Lbs) 10,700 kg
Unit Type of Package 2 P12
Number of Units in Package 2 12
Package 2 Height 105,000 cm
Package 2 Width 80,000 cm
