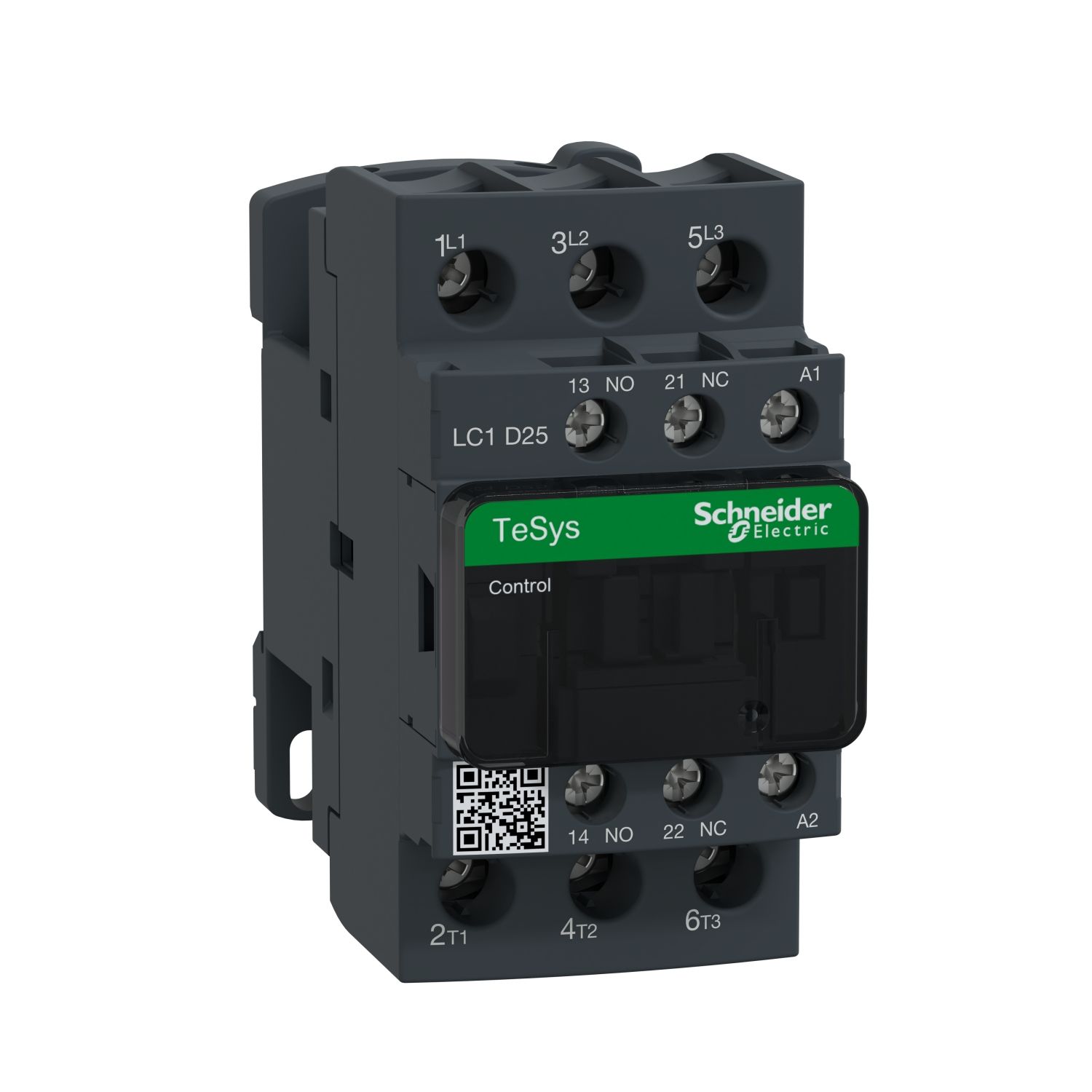

LC1D25M7 | Schneider TeSys D Serisi 3 Kutup 25A Kontaktör - 220 VAC bobin

LC1D25M7 | Schneider TeSys D Serisi 3 Kutup 25A Kontaktör - 220 VAC bobin

%65
1.624,96 TL
4.642,75 TL
Kategori
Kontaktörler ve Termik Röleler
Marka
SCHNEIDER
Stok Durumu
Var
Stok Kodu
LC1D25M7
Fiyat
72,70 EUR + KDV
*170,00 TL den başlayan taksitlerle!
Ürün Bilgisi
Ürün Bilgisi
LC1D25M7 | Schneider TeSys D Serisi 3 Kutup 25A Kontaktör - 220 VAC bobin

TeSys D kontaktör, 3 kutup (3NO), motor kontrol uygulamaları maksimum 25A/690V AC-3/3e (11kW@400V) 220V 50/60Hz AC bobin, 1NO+1NC yerleşik yardımcı kontaklar (NC ayna sertifikalı), vidalı kelepçe terminalleri ile bağlantı sağlar 3600 devir/saat'e kadar çalışma derecesi ve 60°C'ye kadar olan ortamlarda yüksek güvenilirlik ve dayanıklılık sağlar Kompakt (45 mm genişlik), DIN rayına montaj veya vidayla sabitleme Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).
Teknik Özellikler

Teknik Özellikler
Ana
Ürün serisi TeSys Deca
Ürün Ya da Bileşen Tipi Kontaktör
Ürün Grubu LC1D
kontaktör uygulaması Motor kontrol
Direnç yükü
kullanım kategorisi AC-1
AC-3
AC-4
AC-3e
Kutup Tanımı 3P
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı 25 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
40 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
25 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
[Uc] kontrol devresi gerilimi 220 V AC 50/60 Hz
Tamamlayıcı
motor gücü kW 5,5 kW at 220...230 V AC 50/60 Hz (AC-3)
11 kW at 380...400 V AC 50/60 Hz (AC-3)
11 kW at 415...440 V AC 50/60 Hz (AC-3)
15 kW at 500 V AC 50/60 Hz (AC-3)
15 kW at 660...690 V AC 50/60 Hz (AC-3)
5,5 kW at 400 V AC 50/60 Hz (AC-4)
5,5 kW at 220...230 V AC 50/60 Hz (AC-3e)
11 kW at 380...400 V AC 50/60 Hz (AC-3e)
11 kW at 415...440 V AC 50/60 Hz (AC-3e)
15 kW at 500 V AC 50/60 Hz (AC-3e)
15 kW at 660...690 V AC 50/60 Hz (AC-3e)
motor gücü hp 3 hp at 230/240 V AC 50/60 Hz for 1 faz motors
2 hp at 115 V AC 50/60 Hz for 1 faz motors
7,5 hp at 230/240 V AC 50/60 Hz for 3 faz motors
15 hp at 460/480 V AC 50/60 Hz for 3 faz motors
20 hp at 575/600 V AC 50/60 Hz for 3 faz motors
7,5 hp at 200/208 V AC 50/60 Hz for 3 faz motors
uyumluluk kodu LC1D
kutup kontak düzenleme 3 NA
koruyucu kapak Ile
[Ith] klasik açık hava termik akımı 10 A (at 60 °C) for sinyalleme devresi
40 A (at 60 °C) for güç devresi
Irms nominal kapama kapasitesi 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
450 A at 440 V for güç devresi conforming to IEC 60947
nominal kesme kapasitesi 450 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı 240 A 40 °C - 10 s for güç devresi
380 A 40 °C - 1 sn for güç devresi
50 A 40 °C - 10 min for güç devresi
120 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresi
ilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
63 A gG at <= 690 V coordination tip 1 for güç devresi
40 A gG at <= 690 V coordination tip 2 for güç devresi
ortalama empedans 2 mOhm - Ith 40 A 50 Hz for güç devresi
kutup başına güç dağılımı 3,2 W AC-1
1,25 W AC-3
1,25 W AC-3e
[Ui] nominal yalıtım voltajı Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
aşırı gerilim kategorisi III
kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık 15 Mcycles
elektrik dayanıklılığı 1,65 Mcycles 25 A AC-3 Ue'de <= 440 V
1,4 Mcycles 40 A AC-1 Ue'de <= 440 V
1,65 Mcycles 25 A AC-3e Ue'de <= 440 V
kontrol devresi tipi AC -de 50/60 Hz standart
bobin teknolojisi Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz
0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz
1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hz
VA cinsinden kalkış gücü 70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi 7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı 2…3 W at 50/60 Hz
çalışma süresi 12...22 msn kapama
4...19 msn açma
Maksimum çalışma hızı 3600 cyc/h at 60 °C
bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…10 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: katı kablo uçsuz
sıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme 1 NA + 1 NK
yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı 25...400 Hz
minimum anahtarlama gerilimi 17 V for sinyalleme devresi
minimum anahtarlama akımı 5 mA for sinyalleme devresi
yalıtım direnci > 10 MOhm for sinyalleme devresi
çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
Montaj Desteği Plaka
Ray
Ortam
standartlar CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
CSA C22.2 No 60947-4-1
Ürün Sertifikaları UL
CCC
CSA
Denizcilik
UKCA
EAC
CB Şeması
IP koruma derecesi IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım TH 'e uygunIEC 60068-2-30
iklimsel dayanım 'e uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ile
çalışma yüksekliği 0...3000 m
yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1
alev geciktirici V1 'e uygunUL 94
mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 15 Gn)
Şoklar kontaktör açık (11 msn için 8 Gn)
Yükseklik 85 mm
Genişlik 45 mm
Derinlik 92 mm
Ürün Ağırlığı 0,37 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Paketteki birim sayısı 1
Package 1 Height 5,500 cm
Package 1 Width 10,000 cm
Package 1 Length 12,000 cm
Paket ağırlığı (Lbs) 425,000 g
Unit Type of Package 2 S02
Number of Units in Package 2 16
Package 2 Height 15,000 cm
Package 2 Width 30,000 cm
Package 2 Length 40,000 cm
Package 2 Weight 7,265 kg
Unit Type of Package 3 P06
Number of Units in Package 3 256
Package 3 Height 75,000 cm
Package 3 Width 60,000 cm
Package 3 Length 80,000 cm
Package 3 Weight 121,508 kg
Sözleşme garantisi
Garanti (ay olarak) 18
