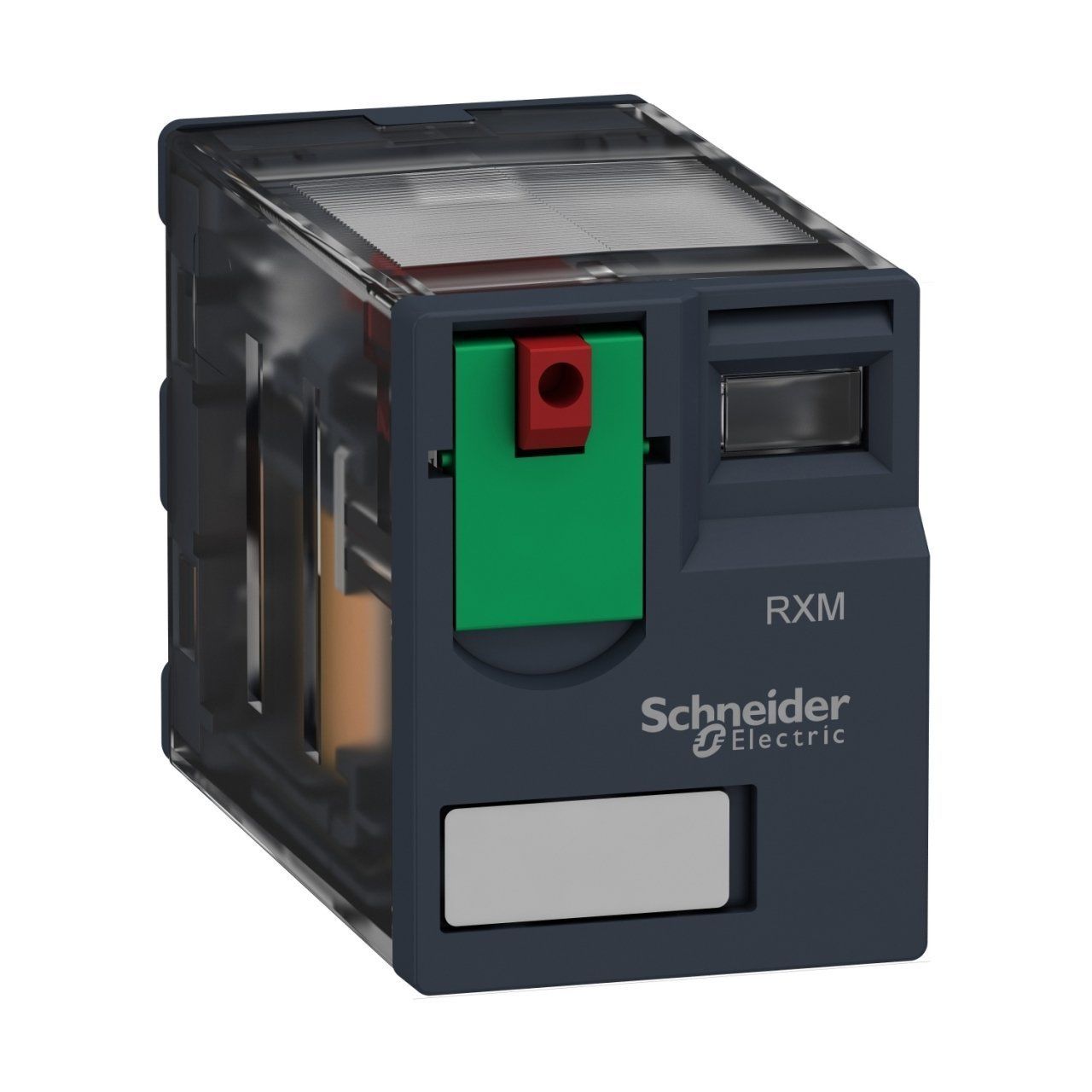

RXM2AB1B7 | Schneider Takılabilir Röle, 12A, 2C/O, Kilitlenebilir Test, 24V AC

RXM minyatür röleleri, Harmony Electromechanical Relays'in bir parçasıdır RXZE prize monte edilecek bir fişli röledir Akım değeri 12A, kontrol devresi gerilimi 24 V AC 50/60 Hz olan 2 C/O rölesidir Ayrıca tek adımda kilitlenebilir test butonu ve kontak durumu için mekanik gösterge sunar Test butonu ön taraftaki kırmızı butona basılarak anlık olarak aktif hale getirilir ve yeşil kısım yukarı çevrilerek kilitlenir Mekanik gösterge, test butonunun yanındadır ve burada turuncu bir bayrak, röle kontak durumunu gösterir Endüstriyel programlanabilir mantık kontrolörlerinin (PLC'ler) fonksiyonlarını tamamlamak için kablolu mantıksal otomatik sistemler için çalışabilirlik Tasarımı endüstriyel makineler, paketleme, tekstil, HVAC, otomasyon kontrol panelleri, alçak/orta gerilim şalt cihazları, motor kontrolleri, PLC Arayüzleri, güç kaynakları, yapı veya tıbbi ekipman, aydınlatma kontrolleri için uygundur Yeşil birinci sınıf bir üründür ve IEC, CE, UL, CSA, EAC, Lloyd's, RoHS ve REACH gibi uluslararası standartlara ve sertifikalara uygundur RXM Röle, bir RXZE priziyle (vidalı kelepçe, vidalı konnektör, itmeli terminal) kullanılmalıdır Titreşimlere karşı korumak için prize plastik/metal kelepçe eklenebilir Koruma modülleri ve işaretleme göstergeleri de mevcuttur 10'lu partiler halinde satılır ve referans yalnızca röleyi içerir RXM fişli röleler, hem basit hem de karmaşık otomasyon sistemleri için tasarlanmış ve 2 CO (12A), 3 CO (10A), 4 CO (6A) kontak, 4 CO (3A) düşük seviye kontağı ile sunulan bir dizi endüstriyel fişli röledir

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

https://www.se.com/tr/tr/product/download-pdf/RXM2AB1B7?filename=Schneider+Electric_Harmony-Elektromekanik-R%25C3%25B6leler_RXM2AB1B7.pdf

Teknik Özellikler

Ana
Ürün serisi	Harmony Elektromekanik Röleler
seri adı	RXM series
Ürün Ya da Bileşen Tipi	Takılabilir röle
röle tipi	Miniature relay
Kontak Tipi ve Düzenleme	2 K/A
durum LED'i	Olmadan
Kontrol tipi	Kilitlenebilir test butonu
kontrol devresi gerilimi	24 V AC 50/60 Hz
[Ithe] klasik muhafazalı termik akım	12 A
Continuous output current	10 A

Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı	4 kV süresince 1,2/50 µs
[Ie] nominal çalışma akımı	12 A -de 28 V (DC) NA 'e uygunIEC 12 A -de 250 V (AC) NA 'e uygunIEC 6 A -de 28 V (DC) NK 'e uygunIEC 6 A -de 250 V (AC) NK 'e uygunIEC 12 A -de 28 V (DC) 'e uygunUL 12 A -de 277 V (AC) 'e uygunUL
minimum anahtarlama kapasitesi	170 mW -de 10 mA, 17 V
elektrik dayanıklılığı	100000 cycles için dirençli yük
VA cinsinden ortalama tüketim	1,2 -de 60 Hz
nominal çalışma gerilimi limitleri	19.2...26.4 V AC
[Ui] nominal yalıtım voltajı	250 V 'e uygunIEC 300 V 'e uygunCSA 300 V 'e uygunUL
ortalama tüketim	1,2 VA -de 60 Hz
maksimum anahtarlama gerilimi	250 V 'e uygunIEC
düşme gerilimi eşiği	>= 0,15 Uc
yük akımı	12 A -de 250 V AC 12 A -de 28 V DC
çalışma süresi	20 ms
maksimum anahtarlama kapasitesi	3000 VA/336 W
ortalama direnç	180 Ohm -de 20 °C +/- 15 %
Mekanik dayanıklılık	10000000 cycles
güvenlik güvenilirlik verisi	B10d = 100000
çalışma hızı	<= 1200 döngü/saat düşük yük <= 18000 döngü/saat yüksüz
kullanım katsayısı	20 %
sıfırlama süresi	20 ms
dielektrik gücü	1300 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım 2000 V AC bobin ve kontak arasındaile temel yalıtım yalıtım 2000 V AC kutuplar arasındaile temel yalıtım yalıtım
uyumluluk kodu	RXM
koruma kategorisi	RT I
kirletme derecesi	3
Çalışma konumu	Herhangi bir konum
test seviyeleri	Seviye A group mounting
cihaz sunumu	Açılı
kontak malzemesi	AgNi
pim biçimi	Flat (faston type)
Ürün Ağırlığı	0,037 kg

Ortam
çalışma için ortam hava sıcaklığı	-40…55 °C
IP koruma derecesi	IP40 conforming to IEC 60529
Standartlar	IEC 61810-1 CSA C22.2 No 14 UL 508
Ürün Sertifikaları	UL Lloyd's CE CSA GOST IECEE CB Şeması
Depolama Ortam Koşulları	-40…85 °C
titreşim direnci	3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü
darbe dayanımı	10 gn için çalışma sırasında 30 gn için çalışmıyor

Paketleme üniteleri
Unit Type of Package 1	PCE
Paketteki birim sayısı	1
Package 1 Height	4,7 cm
Package 1 Width	2,1 cm
Package 1 Length	2,72 cm
Paket ağırlığı (Lbs)	36 g
Unit Type of Package 2	BB1
Number of Units in Package 2	10
Package 2 Height	3 cm
Package 2 Width	10,2 cm
Package 2 Length	12,5 cm
Package 2 Weight	391 g
Unit Type of Package 3	S02
Number of Units in Package 3	240
Package 3 Height	15 cm
Package 3 Width	30 cm
Package 3 Length	40 cm
Package 3 Weight	9,861 kg

Sözleşme garantisi
Garanti (ay olarak)	18
